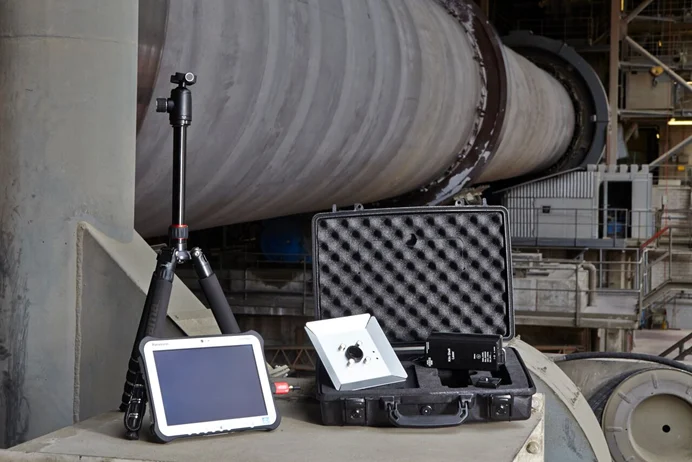

筒体激光扫描仪
本系统通过激光反射和能量转换公式测绘精准到每米钢板上的所有数据，可测量筒体转速、椭圆度、圆度偏差、偏心率、跳动值、挠度等筒体 的相关数据。
所属分类：
回转窑检测
联系电话：
13349867738
产品咨询
产品推荐
详情描述
本系统通过激光反射和能量转换公式测绘精准到每米钢板上的所有数据，可测量筒体转速、椭圆度、圆度偏差、偏心率、跳动值、挠度等筒体 的相关数据。
（1）系统特点原站记录 · 待确认
1)本系统为非接触式测量没有震动、热源、环境等误差，更精准！更简单的操作，更精准的数据！精确度更达±0.1mm。原站记录 · 待确认
2)系统集多种传感器于一体一种传感器当多种传感器使用，芯片合成的同时不影响精度！更小的体积！更轻的重量！更高的效率！原站记录 · 待确认
3)等间离散采样，多段等距间隔采样，扫描每一个筒体横截面，将所有的筒体横截面都测绘在模型中！数据更全面，展示更直观！原站记录 · 待确认
4)热态实时分析，所有数据实时导入模型，通过公式即时呈现热态热态通体运行状态，能更直观观察偏心率‘和挠度等对热态运行影响比较大的数据。原站记录 · 待确认
（2）使用方式原站记录 · 待确认

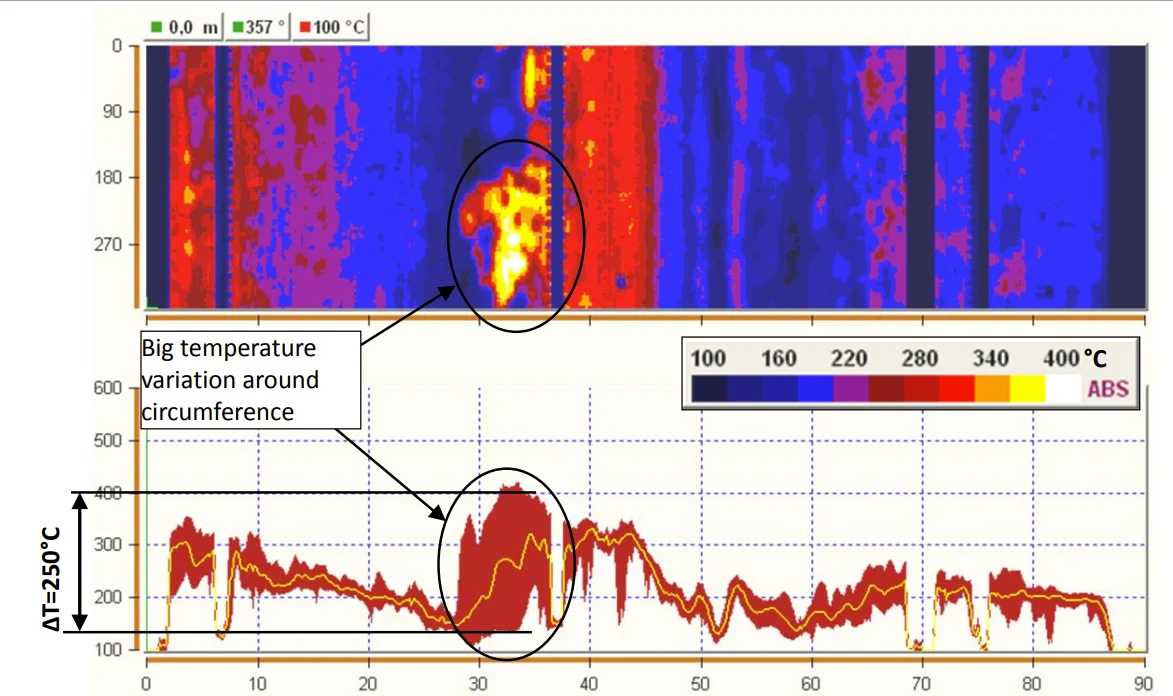

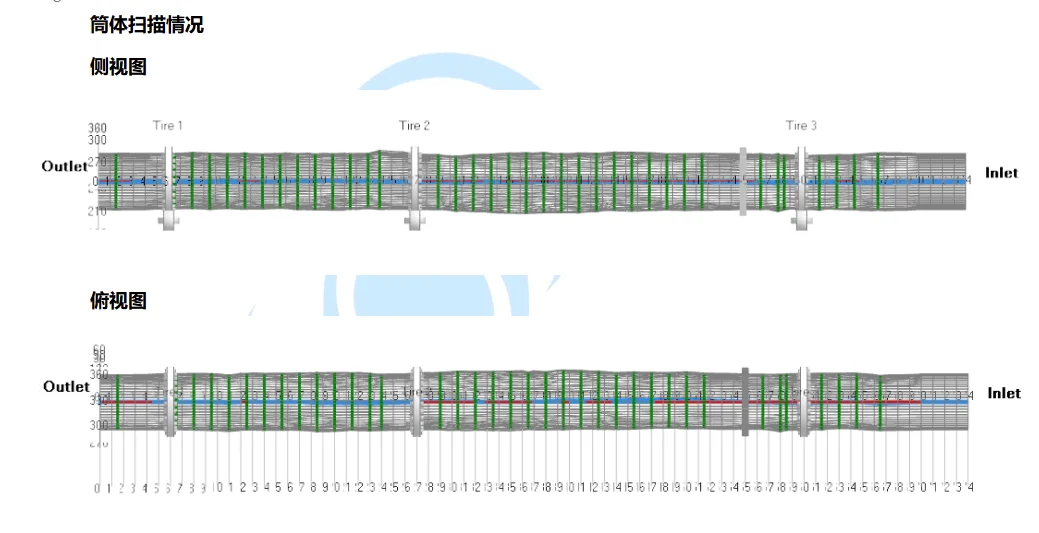

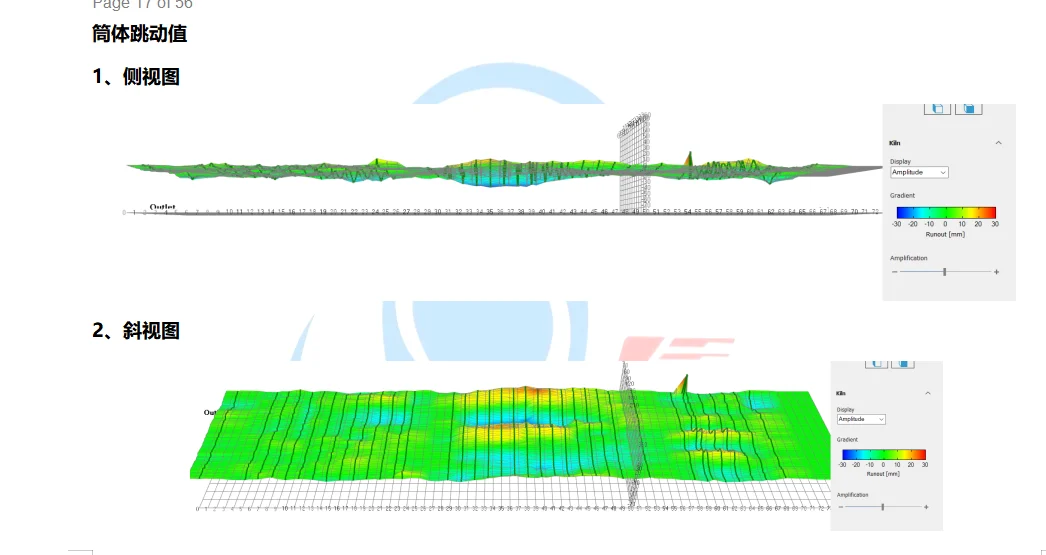

本系统通过间距 1-2 米的测量调整测量精度，通过红外线的瞄准系统和高频 激光波能量反射原理测量转速和跳动值的数据。配合我们自主研发的 3D-RGB 模 型和AutoDesk CAD 模型的计算，通过数据实时自动导入的方式，我们可以稳定 输出一个直观精准的热态模型用以展示椭圆度、圆度偏差、偏心率等热态数据， 从而得出筒体挠度。实时观察扫描图形自动测绘，生成热态实时三维模型展示直 线度、椭圆度的数据、图形、动画。 各部位的偏心率可以清楚地表明筒体在轴 向上的中心变化。而筒体跳动值和椭圆度表示出筒体每一个位置的变形情况，能 够帮助我们及时准确地掌握回转窑筒体的使用状况。使用CAD 建立实际测量模型， 多角度多方位验证实际与标准的差异，从而得出精准的数据报告，确保了检测结 果的真实有效。扫描结果见下图：原站记录 · 待确认
关键词： 筒体激光扫描仪
